GUIDA KIT CHIUSURA REMOTA (AMAZON)
Al secondo tentativo sono riuscito ad installare una centralina per la chiusura con telecomando della mia panda.
Ho solo trovato schemi e guide riguardanti altri kit, quindi ho pensato di rendere la vita a chi vuole tentare.
NELLE FOTO TROVATE
IL KIT CHE HO USATO (non importa la marca, basta che il kit sia uguale)

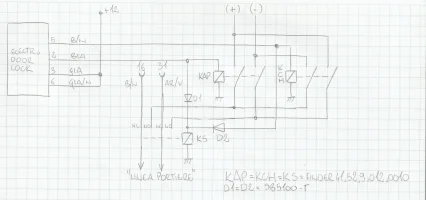

LO SCHEMA DEI CAVI
La mia Panda non ha il telecomando, ma ha la chiusura centralizzata usando la chiave.
Lo schema è inglese, perché vivo in uk, ma penso sia molto facile da capire in ogni caso.
PREMESSA:
LA SERRATURA DEL GUIDATORE NON FUNZIONERA’ PIU CON LA CHIUSURA CENTRALIZZATA, non ho trovato una soluzione, pero’ la serratura apre la porta stessa e la serratura del passeggero funziona normalmente.
CERCATE UN KIT SIMILE A QUELLO DELLE FOTO, fate attenzione che abbia dei pin e un bottone al lato dei cavi. Ci sono scatole più’ compatte, ma non le ho provate
ALCUNI KIT (anche se sembrano identici) HANNO UN CABLAGGIO DIVERSO
Di solito i primi 6 cavi sono uguali (quelli importanti per mandare i corretti segnali) i seguenti (alimentazione, frecce, bagagliaio) possono essere mischiati, ma sono facile da distinguere se leggete bene il diagramma
SERVE UNA RESISTENZA DA 470 OMH PER L'INSTALLAZIONE (vedi schema)noterete 3 cavi che vanno a -12v il primo ha bisogno della resistenza, gli altri due cavi vanno collegati dopo la resistenza (bypassandola) sennò la centralina non funziona correttamente.
Il CAVO ROSSO/VIOLA SI TROVA SOLO DAL LATO DEL GUIDATORE
Lo trovate seguendo il passacavi della portella, quindi e' sotto il volante a sinistra, togliete dei pannelli, trovate il fascio di cavi che arriva dalla porta, scavate un po finche’ non trovate il cavo rosso/viola.
QUESTA INSTALLAZIONE DISABILITA LA CHIUSURA CENTRALIZZATA DALLA SERRATURA DELLA PORTA (l'altra rimane funzionate)
purtroppo il cavo giusto per mandare il segnale di chiusura/apertura si trova solo dalla parte del guidatore
CAVI PER LE DOPPIE FRECCIE
Nella scatola di fusibili dovete trovare la presa verticale in basso a sinistra, togliete la presa e togliete un po' di guaina. Dovete trovare i cavi BLU/BIANCO e BLU/NERO e allacciarvi li..
ho allegato un paio di foto per identificare i cavi.
TUTTI I KIT CHE HO PROVATO (3) IL RELAY PER IL BAGAGLIAIO NON FUNZONAVA
Sembra che i telecomandi mandano il segnale sbagliato, alcuni accendono le doppie frecce (find me function), altri non hanno alcun effetto. Spero che il segnale per il bagagliaio possa comandare un radio relay esterno che aggiungero’
CONSIGLI PER L'INSTALLAZIONE!
CONSIGLIO di installare la centralina vicino alla scatola dei fusibili in quanto è più facile cablare il +12v, terra e il segnale per le frecce.
un comodo punto per la terra è sotto il pannello battitacco, sotto la leva per aprire il cofano
se potete usate terminali elettrici per tutti i cavi
e i connettori waego... mi ringrazierete quando ci metterete 2 sec a connettere tutti i cavi, invece di 10 min per cavo con crimpers o accendini..
Il vantaggio di usare waego è anche che se connettete qualcosa in maniera sbagliata, ci si mette 2 secondi a riorganizzare i cavi..
Consiglio di PREPARARE la centralina in anticipo (con un waego da 3 o 5) cosi c'è meno lavoro da fare in macchina
Quindi connettere insieme i 2 cavi che vanno al cavo rosso/viola verso la centralina della macchina,
connettete insieme i 3 cavi che vanno a -12v facendo attenzione alla posizione della resistenza.
Per ogni domanda chiedete sotto
